Cours 12¶

Cartes¶

MapLibre permet d'afficher une carte géographique sur une page Web. Contairement à Leaflet, elle est plus lourde, mais elle permet d'afficher du 3D et des cartes en vectoriel ! Elle a également une tonne d'exemples concrets pour tous les cas de figure.

Installation¶

L'installation d'une librairie de carte ne se fait quasiment jamais sans internet. Il y aurait beaucoup trop de données à enregistrer localement. C'est pourquoi, il est recommandé d'utiliser un CDN pour cette partie.

index.html

<html>
  <head>

    <link
      rel="stylesheet"
      href="https://unpkg.com/maplibre-gl@5.13.0/dist/maplibre-gl.css"
    />
    <link rel="stylesheet" href="./src/css/styles.css">

    <script type="importmap">
      {
        "imports": {
          "maplibre-gl": "https://esm.sh/maplibre-gl@5.13.0"
        }
      }
    </script>
    <script type="module" src="./src/js/map.js"></script>

  </head>
  <body>

    <div id="carte"></div>

  </body>
</html>

styles.css

#carte {
  width: 90vw;
  height: 90vh;
}

map.js (L'exemple le plus simple)

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({
  container: "carte", // id du div
  style: "https://tiles.openfreemap.org/styles/bright",
  center: [-73.8462195, 45.6125882], // Laval
  zoom: 9 // Plus c'est bas, plus c'est haut
});

Option `center`¶

La propriété center contient un tableau des coordonnées géographiques : [longitude, latitude].

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({
  // ...
  center: [-73.8462195, 45.6125882], // Laval
});

Comment savoir ?

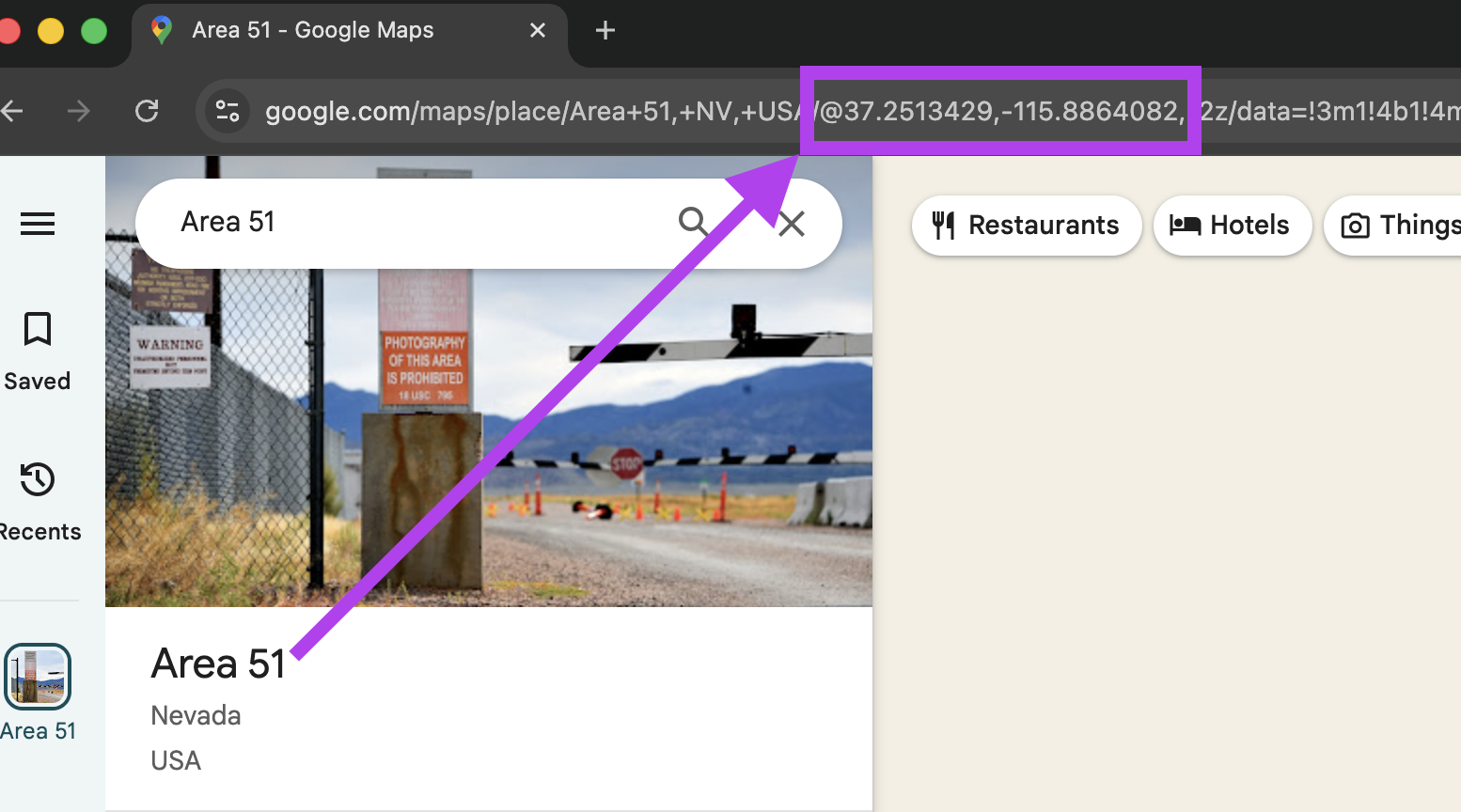

Pour trouver des coordonnées, le plus simple est de passer par une URL Google Maps.

⚠️ Attention, les coordonnées dans maplibre sont inversés.

Option `style`¶

La propriété style déterminer les couleurs utilisées sur la carte.

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({
  // ...
  // style: "https://tiles.openfreemap.org/styles/bright",
  // style: "https://tiles.openfreemap.org/styles/positron",
  // style: "https://api.maptiler.com/maps/toner-v2/style.json?key=[VOTRE_CLÉ_D'API]",
  // style: "https://api.maptiler.com/maps/hybrid/style.json?key=[VOTRE_CLÉ_D'API]",
  style: "https://tiles.stadiamaps.com/styles/alidade_smooth_dark.json"
});

Sources

Vous contaterez dans l'exemple ci-dessus que les styles proviennent de différentes sources.

Maptiler nécessite la création d'un compte développeur. C'est gratuit pour un usage personnel. Une fois le compte créé, vous aurez accès à une clé d'API qui sera nécessaire à ajouter dans l'adresse URL du style.

openfreemap offre gratuitement 4 styles de carte.

StadiaMaps nécessite en principe une connexion, mais ils tolèrent pour le moment qu'on utilise leur style comme dans l'exemple ci-dessus.

Je ne serais pas surpris que le collège soit bloqué éventuellement ;)

Télécharger un carte en local. C'est possible ?

🧐 Admettons que tu télécharges la carte pour la planète au complet (si veut te promener sur le globe), on parle ici d'un fichier compessé d'environ 100 Go. Décompressé ça fait ≈2 To.

Donc oui, mais pas vraiment, non 🙃

Option `attributionControl`¶

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({
  // ...
  attributionControl: false // 👈 Retrait des crédits
});

Ajout des contrôles¶

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({ /* ... */ });

// 👇 Ajout des contrôles
carte.addControl(new maplibregl.NavigationControl());

Options de déplacement¶

`zoom`¶

Plus le zoom est petit, plus la caméra va vers l'espace.

Entre 0 et ~22

map.js (L'exemple le plus simple)

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({
  // ...
  zoom: 9
});

`pitch`¶

Contrairement à la perspective "top down", le pitch donne un angle à la caméra.

Valeur permise : entre 0 et 60

map.js (L'exemple le plus simple)

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({
  // ...
  pitch: 60
});

`bearing`¶

La propriété bearing sert à tourner autour du point de vue.

Valeur permise : entre -180 et 180

map.js (L'exemple le plus simple)

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({
  // ...
  bearing: 120
});

Debug

Pour avoir des informations sur l'état du zoom, du pitch, du bearing et même du center, on peut ajouter ce code à notre script :

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({ /* ... */ });

// 👇 Debug
carte.on("moveend", () => {
  const center = carte.getCenter();
  const zoom = carte.getZoom();
  const pitch = carte.getPitch();
  const bearing = carte.getBearing();
  console.log(`center: [${center.lng.toFixed(7)}, ${center.lat.toFixed(7)}],`);
  console.log(`zoom: ${zoom.toFixed(1)},`);
  console.log(`pitch: ${pitch.toFixed(0)},`);
  console.log(`bearing: ${bearing.toFixed(1)}`);
  console.log("---");
});

Option `interactive`¶

La propriété interactive permet à l'utilisateur de contrôler la carte.

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({
  // ...
  interactive: false // 👈 Aucune interactivité possible
});

Afficher en globe¶

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({ /* ... */ });

// 👇 Afficher en globe
carte.on('style.load', () => {
    carte.setProjection({ type: 'globe' });
});

Bâtiments en 3D¶

Flyto¶

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({ /* ... */ });

// On active le flyto à un event, peu importe lequel
document.body.addEventListener("click", () => {

  carte.flyTo({
    center: [-115.8819462, 37.2513459],
    zoom: 15,      // Facultatif
    duration: 3000 // Facultatif
  });

});

Marker¶

import maplibregl from "maplibre-gl";

const carte = new maplibregl.Map({ /* ... */ });

new maplibregl.Marker().setLngLat([31.2356245, 30.0444168]).addTo(carte);

VFX-JS¶

VFX-JS permet d'appliquer des shaders aux éléments HTML d'une page.

Installation¶

Le package ne vient pas en esm, alors nous devrons fonctionner via un CDN.

index.html

<html>
  <head>
    <script type="importmap">
      {
        "imports": {
          "vfx-js": "https://esm.sh/@vfx-js/core"
        }
      }
    </script>
    <script type="module" src="./src/js/vfx.js"></script>
  </head>
  <body>
    <p class="trop-coooooool">glitch</p>
  </body>
</html>

Il y a une série de presets offert par la librairie, en voici quelques uns.

Glitch¶

vfx.js

import { VFX } from "vfx-js";

const vfx = new VFX();

const el = document.querySelector(".trop-coooooool");
vfx.add(el, {
  shader: "glitch",
  overflow: 30
});

rgbShift¶

vfx.js

import { VFX } from "vfx-js";

const vfx = new VFX();

const el = document.querySelector(".trop-coooooool");
vfx.add(el, {
  shader: "rgbShift",
  overflow: 30
});

sinewave¶

vfx.js

import { VFX } from "vfx-js";

const vfx = new VFX();

const el = document.querySelector(".trop-coooooool");
vfx.add(el, {
  shader: "sinewave",
  overflow: 30
});

pixelate¶

vfx.js

import { VFX } from "vfx-js";

const vfx = new VFX();

const el = document.querySelector(".trop-coooooool");
vfx.add(el, {
  shader: "pixelate"
});

Snippets du jour¶

Modèle 3D¶

Pour appliquer cet effet à votre projet :

Téléchargez le code source
Effectuez un npm install pour installer la librairie three (Pour afficher un modèle 3D)

Pour installer la librairie three, normalement on doit faire un npm i three
Exportez votre modèle 3d en .obj dans le dossier assets/models
Changez le chemin de la variable modelSource dans le fichier scripts.js

Exercice¶

Exercice - MapLibre
